SSTV · APRS · LoRa · Action Cam · Norddeutschland
Ein selbstgebauter Stratosphärenballon, der Bilder per SSTV sendet, via APRS getrackt wird, mit LoRa funkt — und alles in 4K filmt.
01 — Mission
iz up in the air entstand aus einer einfachen Frage: Wie schwer ist es wirklich, etwas in die Stratosphäre zu schicken — und dabei noch SSTV-Bilder zu senden? Wir sind ein kleines Team aus Technik-Enthusiasten aus Norddeutschland.
Die Nutzlast überträgt Live-Bilder via SSTV auf Kurzwelle, sendet GPS-Position über APRS, übermittelt Sensor-Telemetrie über LoRa — und filmt den Aufstieg in vollen 4K mit einer Action Cam.
Bilder werden als Audiotöne auf 14.230 MHz übertragen. Modus: Scottie S2. ~73 Sek. pro Bild.
Live-GPS via 144.800 MHz ins weltweite APRS-Netz. Sichtbar auf aprs.fi.
Sensor-Daten über 868 MHz LoRa direkt an die Bodenstation. Reichweite: 500+ km.
Kompletter Aufstieg in 4K. 170° Weitwinkel. Timecode GPS-synchron mit Telemetrie.
02 — Technik
Slow Scan Television überträgt Standbilder als Audiosignal über Amateurfunk. Jede Zeile wird als Frequenzmodulation gesendet — hell = höhere Frequenz, dunkel = tiefe Frequenz.
03 — Flugprofil
Ballon mit 1,2 m³ Helium, ~5 m/s Aufstieg. APRS sendet sofort. LoRa-Link wird bestätigt. Action Cam läuft.

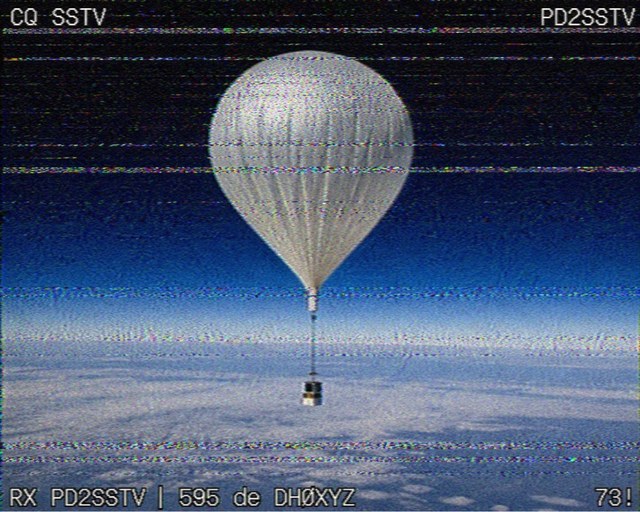

Über den Wolken: erstes SSTV-Bild auf 14.230 MHz. 73 Sekunden lang das typische Zirpen.
LoRa erreicht hunderte Kilometer. APRS-Pakete werden von Digipeatern in 3 Ländern empfangen.
Der Ballon platzt. Das letzte Bild zeigt die Erde als Panorama, der Himmel tiefschwarz.
APRS zeigt den letzten Standort. LoRa sendet bis zur Landung. SD-Karte: komplettes 4K-Video.
04 — Telemetrie
Während des Flugs: LoRa- und APRS-Daten live. SSTV-Bilder folgen unten.
05 — APRS Tracking
Der Ballon sendet alle 30 Sekunden ein GPS-Paket auf 144.800 MHz. Amateurfunk-Digipeater in ganz Europa empfangen und leiten das Signal weiter ins Internet — ohne dass wir selbst einen Empfänger brauchen.
WIDE2-1,WIDE2-2
06 — Team
APRS, SSTV und Frequenzplanung. Lizenzierter Funkamateur.
AmateurfunkNutzlast, LoRa-Modul, Kamerahalterung und Fallschirm.
LoRa · PiFlight-Computer, LoRa-Decoding, APRS-Parsing und diese Webseite.
Python · JSWir suchen Funkwächter, Bodenstation-Betreiber und Enthusiasten. Besonders wenn du SSTV empfangen möchtest.
